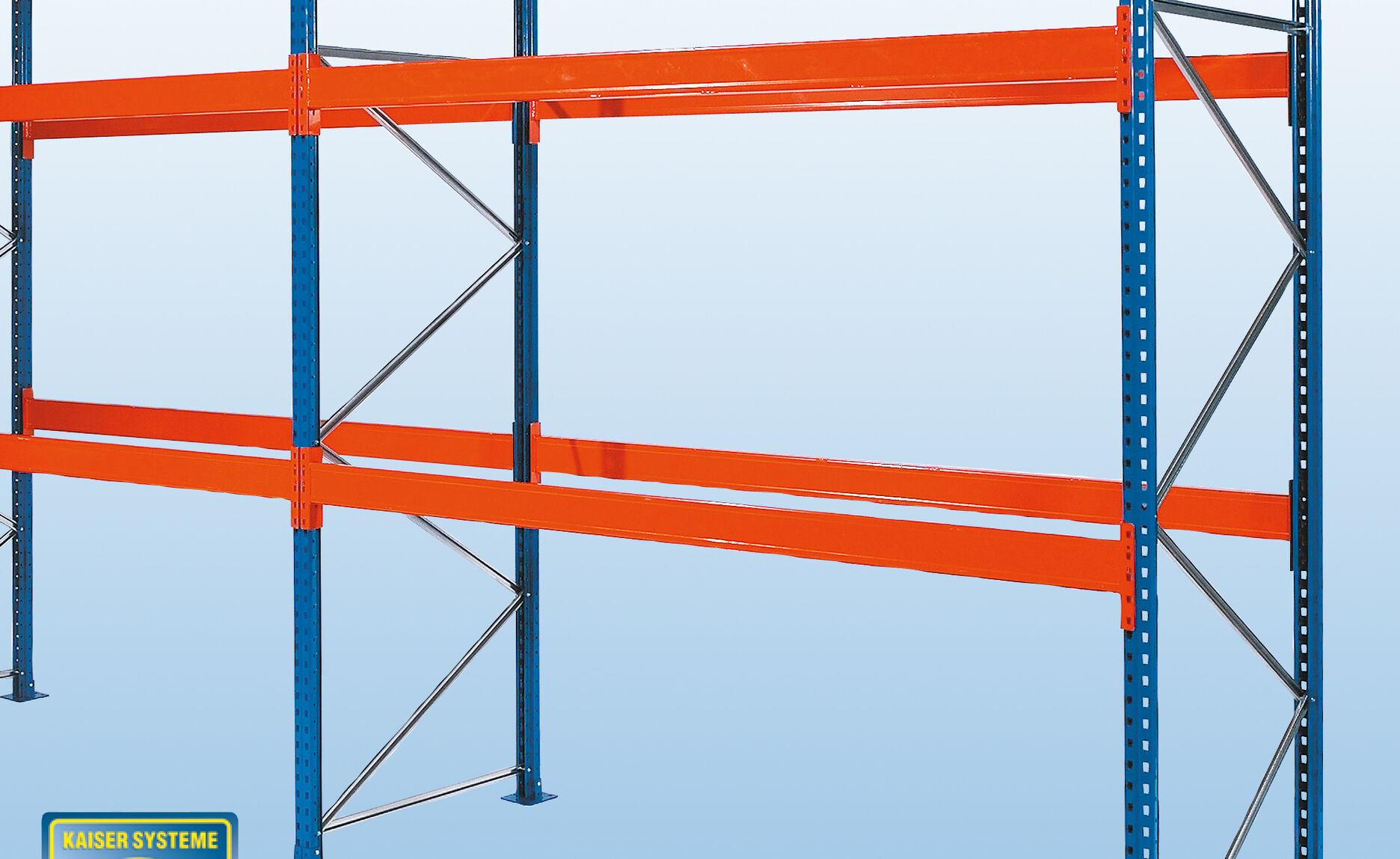

Palettenregal Typ XL
Für Europaletten mit einem Gewicht bis zu 1200 kg
Palettenregal Typ XL max. 1200 kg / Europalette
Wiegen Ihre beladen Paletten bis zu 1200 kg / Euro-Palette, dann sind sie mit einem Palettenregal der Type XL richtig beraten. In den Lagerdimensionen, in denen wir uns hier bewegen, ist dies die schwerste Belastung.
Wir empfehlen für Palettenregale dieses Belastungstyps einen 2700 mm langen Holm (3 Europaletten ohne seitlichen Überstand) zu verwenden, natürlich sind auch alle anderen Abmessungen mit entsprechenden Gewichtsbelastungen möglich. Die Holme sind im Raster von 50 mm verstellbar.
Planungshinweise und technische Daten, im Besonderen:
- Tragfähigkeit des Fußbodens bauseits prüfen
- Außensteher müssen 500 mm höher sein als das oberste Auflagepaar
- Jeder Regalrahmen ist mit 4 Dübeln im Boden zu verankern
- Fachabstand in der Höhe: Höhe der beladenen Palette + 100 mm Sicherheitsabstand
- Ein Regalfeld muss mindestens mit 2 Holmpaaren bestückt sein
- Die Regaltiefe ist bei Einfachregalen 1100 mm. Doppelregale sind 2500 mm tief, da ein Einbau von einem 300 mm Distanzstück empfohlen wird.
- WICHTIG: Gangbreite bei Planung immer zwischen 2 gegenüberstehenden Paletten berechnen (+ 100 mm je Regalsteher), damit genug Platz für den Staplerbetrieb vorhanden ist!
- Regallänge eines Grundregals ist Nennlänge + 220 mm (z.B. 2700 mm Holmlänge + 220 mm = 2920 mm Regallänge)
- Regallänge eines Anbauregals ist Nennlänge + 110 mm (z.B. 2700 mm Holmlänge + 110 mm = 2810 mm Regallänge)

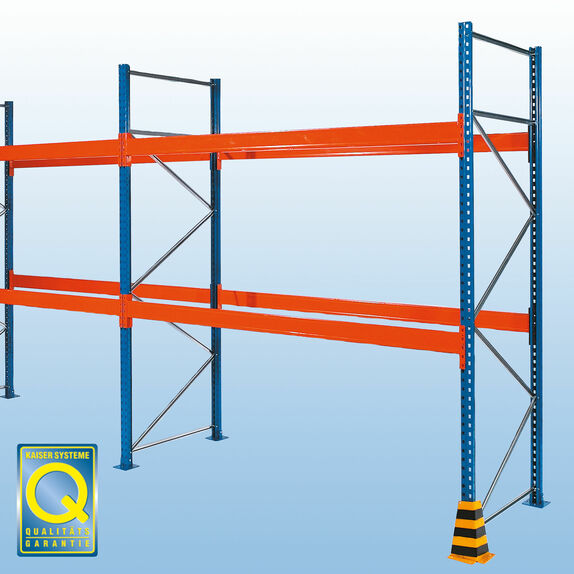

- Rammschutz für Außen – und Mittelsteher (ohne Stellplatzverlust!) verwenden
Sicherheit
Die statischen Berechnungen wurden nach EN 15512-2020 durchgeführt.
Die dadurch berücksichtigten Sicherheitskoeffizienten gewährleisten höchstmöglichste Sicherheit.
Des Weiteren dienen folgende Normen als Grundlage: EN 15620, EN 15629, EN 15635, EN 15878
Feldlast
Legen Sie bei der Palettenregal-Auswahl großen Wert auf die Feldlast! Unsere Regal-Sets können bis zu 100 % beladen werden.
Bei Auswahl des passenden Regals beachten Sie die Gesamtzeilenlänge, welche benötigt wird. Je nach Regalzeilenlänge orientieren Sie sich and den Tabellen für ein Feld, zwei Felder oder drei Felder und mehr. Bauen Sie an ein bestehendes Regal von uns an, berücksichtigen Sie auch hier die Gesamtzeilenlänge (z.B. Sie haben ein Grundregal und erweitern um ein Anbauregal, dann orientieren Sie sich an der Tabelle für "2 Felder"). Ein zusätzliches Holmpaar kann bei allen Sets montiert werden (Ausnahme: 3500 mm bis 5000 mm hohe Sets – Hier gibt es geringfügige Tragkraftreduzierungen – Diese können Sie hier einsehen!).
Durch das zusätzliche Holmpaar verringert sich die Knickhöhe des Rahmen bei gleichzeitiger Erhöhung der Tragkraft.
Hier finden Sie die die Knickhöhen für die Regale in den Tabellen.
Rufen Sie uns an, wir beraten Sie gerne (0800/210 20 40).
Planungshinweis Grundregal / Anbauregal:
.
Grundregal-Nennlänge:
+ 220 mm (z.B. 2700 mm + 220 mm = 2920 mm)
.
.
Anbauregal-Nennlänge:
+ 110 mm (z.B. 2700 mm + 110 mm = 2810 mm)
.
Info Erdbebenzonen:
Laut der europäischen Norm EN16681 müssen beim Aufstellen von Palettenregalen die Erdbebenzonen mit den örtlich gegebenen Beschleunigungen ab 0,41 m/s² in der Regaldimensionierung berücksichtigt werden. Bei einer Bestellung werden wir Sie – wenn nötig – dahingehend kontaktieren. Wir beraten Sie gerne hinsichtlich der geeigneten Auswahl für Ihren Standort.
Die Regale in der Tabelle sind ausgelegt für Erdbebenzone 1 max. Beschleunigung 0,40 m/s².
Die in der Tabelle angeführten Regale sind Lagerware und daher rasch lieferbar.
Bezahlmöglichkeiten
Sicher bezahlen mit folgenden gebührenfreien Bezahloptionen:
Palettenregal TYP 'XL' Belastung pro Palette: 1200 kg - 3 Felder und mehr
Lieferung |
Zustellung innerhalb 1 Woche - Lagerware. |
|||||||||||
Filter:
Höhe mm
Länge mm
Tiefe mm
|
||||||||||||
Grundregal | Anbauregal | |||||||||||
Höhe mm | Länge mm | Tiefe mm | Belastung / EURO - Palette | Auflagenpaar / Feld | Anzahl Paletten / Feld | max. Feldlast | Art.Nr. | Preis | Art.Nr. | Preis | ||
2.500 | 2.700 | 1.100 | 1200 kg | 2 | 9 | 9.030 | A6540 | 530,30 € | A6550 | 396,00 € | ||
3.000 | 2.700 | 1.100 | 1200 kg | 2 | 9 | 9.150 | A6541 | 572,70 € | A6551 | 417,30 € | ||
3.500 | 2.700 | 1.100 | 1200 kg | 3 | 12 | 14.310 | A6542 | 766,70 € | A6552 | 579,70 € | ||
4.000 | 2.700 | 1.100 | 1200 kg | 3 | 12 | 13.815 | A6543 | 810,60 € | A6553 | 601,60 € | ||
4.500 | 2.700 | 1.100 | 1200 kg | 3 | 12 | 13.050 | A6544 | 848,60 € | A6554 | 620,70 € | ||
5.000 | 2.700 | 1.100 | 1200 kg | 3 | 12 | 12.690 | A6545 | 892,50 € | A6555 | 642,60 € |
Palettenregal TYP 'XL' Belastung pro Palette: 1200 kg - 2 Felder
Palettenregal TYP 'XL' Belastung pro Palette: 1200 kg - 2 Felder
Lieferung |
Zustellung innerhalb 1 Woche - Lagerware. |
|||||||||||
Filter:
Höhe mm
Länge mm
Tiefe mm
|
||||||||||||
Grundregal | Anbauregal | |||||||||||
Höhe mm | Länge mm | Tiefe mm | Belastung / EURO- Palette | Auflagenpaar / Feld | Anzahl Paletten / Feld | max. Feldlast kg | Art.Nr. | Preis | Art.Nr. | Preis | ||
2.500 | 2.700 | 1.100 | 1200 kg | 2 | 9 | 8.628 | A6540-A20 | 544,20 € | A6550-A20 | 403,00 € | ||
3.000 | 2.700 | 1.100 | 1200 kg | 2 | 9 | 8.610 | A6541-A20 | 589,40 € | A6551-A20 | 425,60 € | ||
3.500 | 2.700 | 1.100 | 1200 kg | 3 | 12 | 12.051 | A6542-A25 | 822,00 € | A6552-A25 | 607,30 € | ||
4.000 | 2.700 | 1.100 | 1200 kg | 3 | 12 | 12.258 | A6543-A25 | 874,30 € | A6553-A25 | 633,50 € | ||
4.500 | 2.700 | 1.100 | 1200 kg | 3 | 12 | 12.510 | A6544-A25 | 919,70 € | A6554-A25 | 656,20 € | ||
5.000 | 2.700 | 1.100 | 1200 kg | 3 | 12 | 12.330 | A6545-A25 | 971,60 € | A6555-A25 | 682,10 € |
Palettenregal TYP 'XL' Belastung pro Palette: 1200 kg - 1 Feld
Palettenregal TYP 'XL' Belastung pro Palette: 1200 kg - 1 Feld
Lieferung |
Zustellung innerhalb 1 Woche - Lagerware. |
||||||||
Filter:
Höhe mm
Länge mm
Tiefe mm
|
|||||||||
Höhe mm | Länge mm | Tiefe mm | Tragkraft / EURO-Palette | Auflagenpaar / Feld | Anzahl Paletten / Feld | max. Feldlast kg | Art.Nr. | Preis | |
2.500 | 2.700 | 1.100 | 1200 kg | 2 | 9 | 7.290 | A6540-A20 | 544,20 € | |
3.000 | 2.700 | 1.100 | 1170 kg | 2 | 9 | 7.020 | A6541-A20 | 589,40 € | |
3.500 | 2.700 | 1.100 | 1200 kg | 3 | 12 | 11.979 | A6542-A25 | 822,00 € | |
4.000 | 2.700 | 1.100 | 1200 kg | 3 | 12 | 12.069 | A6543-A25 | 874,30 € | |
4.500 | 2.700 | 1.100 | 1200 kg | 3 | 12 | 12.159 | A6544-A25 | 919,70 € | |
5.000 | 2.700 | 1.100 | 1200 kg | 3 | 12 | 12.195 | A6545-A25 | 971,60 € |
