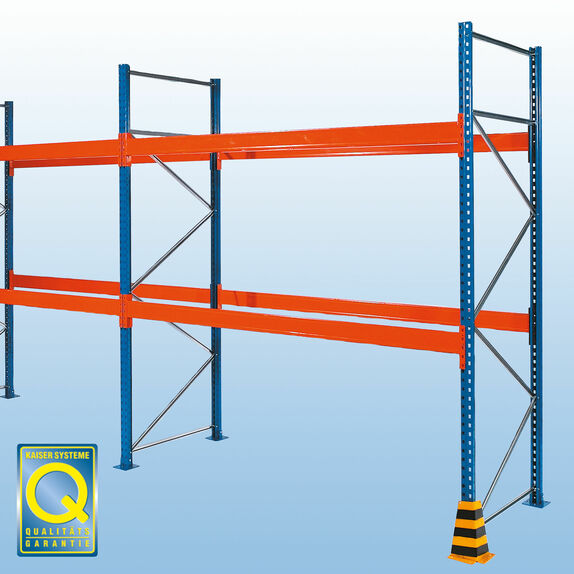

Palettenregal Typ L

Palettenregal Typ L - bis 500 kg / Europalette

Wiegen Ihre beladen Paletten bis zu 500 kg / Europalette, dann sind sie mit einem Palettenregal der Type L richtig beraten. In den Lagerdimensionen in denen wir uns hier bewegen, ist dies die leichteste Belastung.

Dieser Typ L ist in einer Länge von 2700 mm für 3 Paletten (ohne seitlichen Überstand!) lieferbar.

Planungshinweise und technische Daten, im Besonderen:

• Tragfähigkeit des Fußbodens bauseits prüfen
• Außensteher müssen 500 mm höher sein als das oberste Auflagepaar
• Jeder Regalrahmen ist mit 4 Dübelnim Boden zu verankern
• Fachabstand in der Höhe: Höhe der beladenen Palette + 100 mm Sicherheitsabstand
• Ein Regalfeld muss mindestens mit 2 Holmpaaren bestückt sein
• Die Regaltiefe ist bei Einfachregalen 1100 mm. Doppelregale sind 2500 mm tief, da empfohlen wird ein 300 mm Distanzstück einzubauen.
• WICHTIG: Gangbreite bei Planung immer zwischen 2 gegenüberstehenden Paletten berechnen (+ 100 mm je Regalsteher), damit genug Platz für den Staplerbetrieb vorhanden ist!
• Regallänge eines Grundregals ist Nennlänge + 220 mm (z.B. 2700 mm Holmlänge + 220 mm = 2920 mm Regallänge)
• Regallänge eines Anbauregals ist Nennlänge + 110 mm (z.B. 2700 mm Holmlänge + 110 mm = 2810 mm Regallänge)
• Rammschutz für Außen – und Mittelsteher (ohne Stellplatzverlust!) verwenden
• ACHTUNG: Die maximale Feldlast je Regalzeile variiert je nach Anzahl der Felder!

Unterscheiden Sie: Regale aus einem Feld, zwei Feldern, drei Feldern & mehr.

Wählen Sie Ihre Regale aus der entsprechenden Tabelle.

Sicherheit

Die statischen Berechnungen wurden nach EN 15512-2020 durchgeführt.
Die dadurch berücksichtigten Sicherheitskoeffizienten gewährleisten höchstmöglichste Sicherheit.
Des Weiteren dienen folgende Normen als Grundlage: EN 15620, EN 15629, EN 15635, EN 15878

Feldlast

Legen Sie bei der Palettenregal-Auswahl großen Wert auf die Feldlast! Unsere Regal-Sets Typ L können zu 100 % beladen werden. Die vollständige Belastung ist hier auch bei Regalzeilen aus nur einem oder zwei Feldern gegeben, es ändern sich hier nur die Tragkraftangaben. Wird zu einem bestehenden Regal von Kaiser Systeme angebaut, berücksichtigen Sie immer die Gesamtzeilenlänge bei der Tabellenauswahl (z.B. Sie haben ein Grundregal und erweitern um ein Anbauregal, dann orientieren Sie sich an der Tabelle für "2 Felder").  Ein zusätzliches Holmpaar kann bei allen Sets montiert werden. Dadurch verringert sich die Knickhöhe des Rahmens bei gleichzeitiger Erhöhung der Tragkraft. Hier können die Belastungswerte abgerufen werden.

Rufen Sie uns an, wir beraten Sie gerne (0800/210 20 40).

Planungshinweis:

.

Grundregal-Nennlänge:

+ 220 mm (z.B. 2700 mm + 220 mm = 2920 mm)

.

.

Anbauregal-Nennlänge:

+ 110 mm (z.B. 2700 mm + 110 mm = 2810 mm)

.

Info Erdbebenzonen:

Laut der europäischen Norm EN16681 müssen beim Aufstellen von Palettenregalen die Erdbebenzonen mit den örtlich gegebenen Beschleunigungen ab 0,41 m/s² in der Regaldimensionierung berücksichtigt werden. Bei einer Bestellung werden wir Sie – wenn nötig – dahingehend kontaktieren. Wir beraten Sie gerne hinsichtlich der geeigneten Auswahl für Ihren Standort.

Die Regale in der Tabelle sind ausgelegt für Erdbebenzone 1 max. Beschleunigung 0,40 m/s².

Die in der Tabelle angeführten Regale sind Lagerware und daher rasch lieferbar.
